伺服控制新时代
交流电源、超紧凑型伺服驱动器
功能安全认证，强大的驱动能力
最高 10A, 230VAC
* 正在进行TUV认证

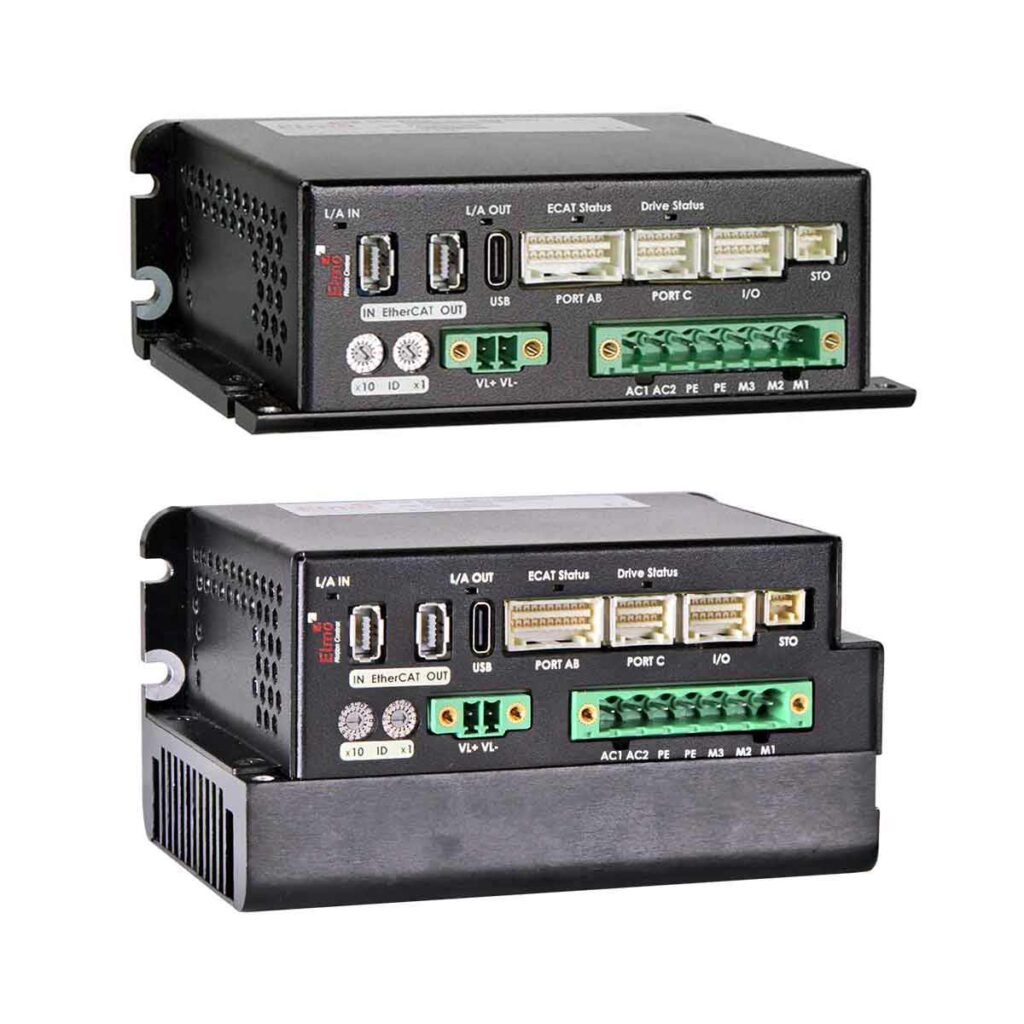

Platinum Bassoon 是一款先进的高功率密度伺服驱动器，可提供高达 3.25 kW的伺服性能。
Platinum Bassoon 可在 80VAC – 270VAC 的交流电源下运行。
P-BAS 驱动器可作为独立设备运行，也可作为实时网络分布式配置中多轴系统的一部分运行。
Platinum Bassoon有多种选择。有多种额定功率选项、两种不同的通信选项、多种反馈选择和 I/O 配置可能性。
使用 Elmo Application Studio 软件工具可轻松设置和调整驱动器。这种基于 Windows 的应用程序使用户能够快速、简单地配置伺服驱动器，以实现与电机的最佳配合。
这种先进的高功率密度伺服驱动器具有一流的性能、功能安全、先进的网络以及功能齐全的运动控制器和本地智能。
P-Bassoon 有 3 种配置： 带安全 I/O 的功能安全型、带常规 I/O 的功能安全型、仅 STO 型
需要辅助 24 VDC 控制电源。
智能风扇仅在 “需要时 ”才启动，从而大大延长了风扇的使用寿命。
Platinum Bassoon亮点NEW
- “直连式 ”联网伺服驱动器
- Platinum系列核心运动控制技术
- 完全的功能安全认证
- 高再生制动能力
- 超紧凑、最高功率密度
- 高效率 ≈98
- 高伺服性能，宽电流、速度、位置带宽
- 连续输出电流：3A、6A、10A。
- 超强的电流回路动态范围 2000:1
Platinum 系列亮点NEW
- 实时网络通信: EtherCAT, CANopen
- 主机通讯: USB, Ethernet
- 支持各种反馈传感器的单回路、双回路和龙门回路配置
- 先进的调节、滤波和增益调度选项可增强动态性能
- 矢量控制正弦换向
- 使用 Elmo Application Studio 软件工具，易于设置和调整
- STO, 安全扭矩关断
- 符合安全、环境和 EMC 标准：IEC61800, UL508c, UL60950, EC61800-5-2
Feature | Units | 3/230 | 6/230 | 10/230 |
|---|---|---|---|---|
Minimum supply voltage | VAC | 80 |
||
Nominal supply voltage | VAC | 230 |
||
Maximum supply voltage | VAC | 270 |
||
Maximum continuous power output1 | kW | 0.95 | 1.9 | 3.25 |
Efficiency at rated power (at nominal conditions) | % | > 98 |
||
Continuous current limit (Ic) Amplitude | A | 3 | 6 | 10 |
Continuous RMS sinusoidal commutation current limit (Ic) | A | 2.1 | 4.2 | 7.1 |
Peak Current | A | 6 | 12 | 20 |
Built In Shunt (peak Power)2 | W | 400 |
||
Control Supply
| Feature | Units | Units | Details | |
|---|---|---|---|---|
| L-Shape | Fins+Fan | |||
| Control supply input voltage | V | Isolated DC source: 18 to 30 | Isolated DC source: 24 ± 10% |
|
| 24V Control supply input power consumption | Without Encoder (VL Only) | W | ≤4 | ≤4 |
| With encoder up to 400mA@5V | W | ≤8 | ≤11 | |
| For Safety Capability F only With encoder up to 300mA@11V | W | ≤9 | ≤13 | |
Encoder Supply
| Feature | Units |
|---|---|
| 5V supply | 5V Nominal, 4.75V÷5.25V, up to 400mA |
| 11V supply only with Safety Capability: F | 11V Nominal, 10.6V÷11.5V, up to 300mA |
Feature | Units | Heatsink | All Types |
|---|---|---|---|
Weight | g (oz.) | L-Shape: | 430 g (15.8 oz) |
Fins+Fan: | 700 g (24.69 oz) |
||
Dimensions | mm (in) | L-Shape: | 120 x 81.5 x 44 mm (4.72” x 3.21” x 1.73”) |
Fins+Fan: | 120 x 81.5 x 64 mm (4.72" x 3.21" x 2.52") |
||
General Mounting method | L-Shape: | • Narrow back-Side Panel-Mounted • Wide-Side Panel-Mounted (preferred) |
|
Fins+Fan: | • Narrow back-side panel mounted |
||
Degrees of protection | IP=00 |
||
- Option for integrated Safe I/Os: up to 6 digital inputs and 4 digital outputs (PLC SRC)
- All Platinum line of servo drives feature functional safety (Learn more…)
- In compliance with IEC 61800-5-2 (SIL-3) standards & safety over EtherCAT (FSoE)
- Simple to implement safe-motion with rich functionality through Elmo Application 2.7 software (Learn more…)
- Platinum Whistle safety functions supported: STO, SLP, SLS, SS1, SS2, SOS, SLT & SBC
